Plinski cilindar za podizanje: dimenzioniranje, odabir, ugradnja i tiha izvedba za sjedenje i ormariće

Podesivi plinski podizni cilindar za uredsku stolicu : Ergonomija, sigurnost i precizno postavljanje

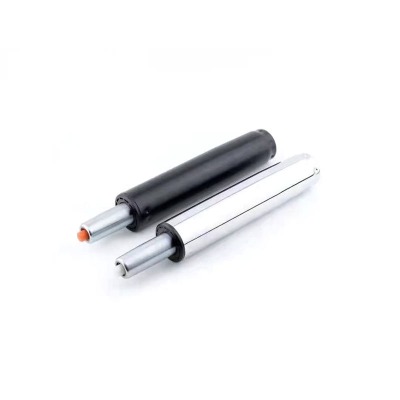

Cilindar za podizanje plina—koji se ponekad naziva i plinska opruga ili pneumatski stup—je zatvoreni uređaj koji pohranjuje energiju u komprimiranom dušiku i kontrolira kretanje malim unutarnjim ventilom. U uredskom sjedalu, podesiv plinski podizni cilindar za uredsku stolicu omogućuje glatke promjene visine dok podržava težinu korisnika tako da se držanje može birati s milimetarskom preciznošću. Kada se ručka povuče, ventil se nakratko otvara i omogućuje izjednačavanje tlaka na klipu, dopuštajući sjedalu da se pomiče; kada se ručka otpusti, ventil se zatvara i odabrani položaj se zadržava. Ovaj jednostavan mehanizam, kada je odgovarajuće veličine, eliminira "zanošenje" tijekom dana i sprječava trzanje na krajevima koji zamaraju donji dio leđa.

Ergonomske mete i zašto su važne

Primarni cilj je postaviti korisnika tako da su bedra otprilike paralelna s podom, stopala ravna, a laktovi lebde točno iznad površine stola kada su ramena opuštena. Da biste postigli te ciljeve za široku populaciju, odaberite dovoljno dug zamah da služi i nižim i višim korisnicima i klasu snage koja uravnotežuje kombiniranu masu korisnika, sjedala i mehanizma. Prejaki cilindar opire se spuštanju i može "lebdjeti" prema gore kada korisnik djelomično oslobodi težinu sjedala; preslab cilindar sporo tone i kad se ručka ne povlači. Obje pogreške zahtijevaju stalne mikroprilagodbe i povećavaju umor tijekom dugih smjena.

Ključni parametri odabira

• Moždani udar — hod od najmanje do najveće visine sjedala; uobičajene vrijednosti kreću se od 80–140 mm za radne stolice i do 200 mm za stolice.
• Minimalne i maksimalne duljine — odredite odgovaraju li najniža i najviša pozicija geometriji radnog stola bez stiskanja korisnika u slijeganje ramenima ili ostavljanja nogu da vise.
• Klasa sile — unutarnji tlak koji određuje koliko se lako stolac diže i koliko čvrsto drži kada se poluga otpusti.
• Geometrija sučelja — veličina konusa za bazu i stožac za mehanizam; provjerite kako biste izbjegli klimanje ili nepravilno postavljanje.
• Osjećaj ventila i prigušenje — glatko mjerenje omogućuje postupno spuštanje bez koraka ili poskakivanja na krajnjim zaustavljanjima.

Instalacija, puštanje u rad i sigurnost

Prije umetanja cilindra, očistite spojne konuse kako biste osigurali sigurno utiskivanje bez škripe. Prvo umetnite stup u bazu, a zatim poravnajte mehanizam stolice preko stošca klipa i čvrsto pritisnite; izbjegavajte udaranje čekićem po kraju šipke kako biste zaštitili brtve. Naručite kruženjem stolice kroz punu vožnju s reprezentativnim korisnikom: ako se sjedalo samostalno podiže kada se poluga otpusti, odaberite nižu klasu sile; ako potone, pojačaj jednu klasu. Uvježbajte korisnike da malo ublaže težinu sjedala dok pokreću ručicu za glatkije kretanje i dulji vijek trajanja ventila. Postupajte sa svakim cilindrom kao sa zatvorenom tlačnom posudom—nemojte bušiti, gnječiti niti izlagati visokoj toplini.

Brzi kontrolni popis za dobro pristajanje

• Visina sjedala pokriva željeni percentilni raspon korisnika.
• Kretanje je glatko, bez proklizavanja ili "zareza".
• Nema ljuljanja na osnovi ili sučelju mehanizma nakon nekoliko ciklusa.
• Završetak moždanog udara čini se ublaženim, a ne naglim.

Zamjena cilindra za podizanje plina za teške uvjete rada : Ocjene nosivosti, trajnost i mogućnosti nadogradnje

U okruženjima s većim brojem korisnika, osobljem 24/7 ili čestim dijeljenjem, a zamjena cilindra za podizanje plina za teške uvjete rada može dramatično produžiti vijek trajanja. U usporedbi sa standardnim jedinicama, cilindri za teške uvjete rada obično koriste deblje tlačne cijevi, šipke većeg promjera za otpornost na izvijanje i brtve oblikovane za veća opterećenja i više ciklusa. Cilj nadogradnje nije jednostavno povećati snagu; to je održavanje kontroliranog kretanja i dosljedne snage držanja u širem spektru uvjeta stvarnog svijeta, uključujući promjene temperature i bočna opterećenja od naginjanja ili kotrljanja po neravnim podovima.

Gdje se teške uvjete isplate

• Zajedničke radne stanice gdje se stolci namještaju desetke puta dnevno.
• Industrijski prostori s prašinom i temperaturnim varijacijama koje ubrzavaju trošenje brtvila.
• Situacije u kojima se korisnici često naginju naprijed ili sjede na rubu, povećavajući bočna opterećenja.

Standardni vs Heavy-Duty — Narativna usporedba

Standardni cilindar je lakši i jeftiniji i često se čini da ga je lakše aktivirati pri niskim opterećenjima; međutim, pod velikim statičkim ili dinamičkim opterećenjima može postupno tonuti ili se ljuljati prije kako se sučelja troše. Cilindar za teške uvjete rada odolijeva tom puzajućem spuštanju, zadržava linearno kretanje nakon mnogo više ciklusa i ostaje ravno pod bočnim opterećenjem, iako može težiti više i koštati više sprijeda. Ako su stolci dodijeljeni lakšim, pojedinačnim korisnicima, standardne jedinice mogu biti ekonomične; ako se stolci skupljaju ili koriste 24 sata dnevno, opcija za teške uvjete rada obično donosi niži ukupni trošak vlasništva jer se smanjuju zamjene i zastoji.

Savjeti za nadogradnju

• Uskladite konus i ukupnu duljinu kako biste sačuvali geometriju sjedišta nakon zamjene.
• Dokumentirajte minimalne/maksimalne visine sjedala prije naknadne ugradnje i provjerite ih nakon ugradnje.
• Ako ste u nedoumici između dvije klase sile, odaberite nižu i oslonite se na hod kako biste pokrili većinu korisnika; prekomjerna sila šteti upotrebljivosti.

Tablica veličina cilindra za plinsko podizanje : Dimenzije, klase sile i brzi odabir

Čisto plinski podizni cilindar tablica veličina smanjuje nagađanje preslikavanjem slučajeva upotrebe na geometriju i silu. Tri osnovna broja su minimalna duljina (komprimirano), hod (upotrebljivo putovanje) i najveća duljina (komprimirano plus hod). Kombinirajte one s odgovarajućom klasom sile tako da se stolica ne podigne sama niti potone kada se poluga otpusti. Budući da baze i mehanizmi dodaju visinu hrpe, uvijek smatrajte bilo koju tablicu početnom točkom i potvrdite na stvarnoj stolici kako biste izbjegli neugodne ekstreme za niže ili više korisnike.

Rule-of-thumb mapiranje prema slučaju uporabe

• Stolica za opće radnje: srednja snaga, hod 100–120 (prikaz, stručni). mm, skromna minimalna duljina za standardne visine radnog stola.
• Zajedničke klupe: srednje velika snaga, hod od 120–140 (prikaz, stručni). mm za pokrivanje šire populacije.
• Stolice za crtanje: velika snaga, hod od 160–200 (prikaz, stručni). mm uparen s prstenom za nogu za stabilnost.
• Kompaktno sjedalo: mala sila, hod od 80–100 (prikaz, stručni). mm i mala minimalna duljina za niske stolove.

Ilustrativni grafikon (indikativne vrijednosti)

Kako učinkovito koristiti grafikon

1. Počnite s populacijom korisnika i visinom stola; odaberite potez koji pokriva oba kraja.
2. Odaberite klasu snage koja uravnotežuje stolicu s tipičnim korisnikom; provjerite da se ne diže sam od sebe.
3. Provjerite minimalnu i maksimalnu duljinu u odnosu na stvarni namještaj kako biste izbjegli ekstremno priklještenje koljena ili ramena.
4. Prototipirajte jednu stolicu i prikupite povratne informacije prije standardizacije u cijeloj floti.

Kako izmjeriti hod cilindra za podizanje plina : Alati, metode i provjera

znajući kako izmjeriti hod cilindra za podizanje plina sprječava pogreške u naručivanju i osigurava postizanje ergonomskih ciljeva. Najpouzdanija metoda je mjerenje izvan stolca: zabilježite zatvorenu duljinu s potpuno umetnutom šipkom, zatim otvorenu duljinu s potpuno ispruženom šipkom; razlika je u udaru. Kada je uklanjanje nepraktično, možete označiti izloženu šipku na najnižoj i najvišoj poziciji sjedišta, zatim izmjeriti udaljenost između oznaka. Za najbolju ponovljivost, koristite dosljedne referentne točke (osnovni konusni sjedište na vrhu štapa ili ramenu adaptera), mjerite dvaput i prosječite rezultate.

Postupak korak po korak

1. Pažljivo uklonite cilindar, štiteći šipku od udubljenja ili ogrebotina.
2. Odredite referentne ravnine: sjedište baznog stošca i vrh šipke ili pričvršćeni adapter.
3. Izmjerite zatvorenu duljinu na ravnoj površini s laganim aksijalnim opterećenjem kako biste osigurali punu kompresiju.
4. Dopustite potpuno istezanje, zatim izmjerite otvorenu duljinu između istih referentnih točaka.
5. Izračunaj udarac: S = L _otvorena − L _zatvoreno .
6. Zabilježite promjere vanjske cijevi i šipke kako biste potvrdili krutost i klasu sučelja.

Metode uspoređene u rečenicama

Mjerenje sa stolice obično je najpreciznije jer mehanizam ne može zakloniti stvarne graničnike; mjerenje na stolici je brže, ali može smanjiti hod ako veze ograničavaju kretanje. Čeljust pruža strožu toleranciju nego mjerna traka, ali kruto ravnalo je prikladno ako se mjerenja ponavljaju. Čitanje podataka proizvođača je najbrže kada su poznati brojevi modela; međutim, zamjene ili revizije dizajna mogu dovesti do toga da se tiskani brojevi razlikuju od dijela u ruci, stoga je mudra fizička provjera prije kupnje serije.

Uobičajene zamke koje treba izbjegavati

• Miješanje referentnih točaka između zatvorenih i otvorenih mjerenja.
• Zanemarivanje visine hrpe od adaptera ili ukrasnih pokrova.
• Mjerenje dok je ventil djelomično otvoren, što daje nedosljedna očitanja.

Tihi plinski podizni cilindar za ormare : Izvori buke, prigušivanje i najbolja praksa montaže

U kućištima i poklopcima namještaja, a tiho plinski podizni cilindar za ormare transformira percipiranu kvalitetu eliminirajući lupanje, škripanje i klepetanje. Za razliku od okomitih stupova za sjedenje, cilindri ormarića rade pod različitim kutovima i mijenjaju poluge tijekom cijelog hoda, što pojačava bilo kakvo neporavnanje ili preveliku veličinu. Buka obično dolazi s tri mjesta: unutarnje turbulencije kada su brzine plina previsoke, proklizavanje male brzine kod suhih brtvi šipki i vanjske rezonancije u nosačima ili tankim pločama. Protuotrov je trostruk - ispravna sila tako da brzine srednjeg hoda ostanu skromne, glatko prigušivanje ventila ili laganog zatvaranja blizu kraja putovanja i kruto montiranje koje sprječava da hardver djeluje kao zvučna ploča.

Smjernice dizajna za tihi rad

• Dajte prednost duljem hodu s nešto manjom silom kako biste smanjili vršnu brzinu otvaranja.
• Montirajte šipku prema dolje u zatvorenom položaju kada je to moguće tako da ulje podmazuje glavnu brtvu.
• Upotrijebite sferne ležajeve ili osovine s polimernim čahurama kako biste prilagodili male neusklađenosti bez škripe.
• Dodajte odbojnike od elastomera na kontaktne točke kako biste upili zaostalu energiju na krajnjem zaustavljanju.
• Učvrstite nosače i provjerite moment pritezanja nakon 10-20 ciklusa dok se materijali talože.

Simptomi buke, uzroci i popravci

Ako kretanje emitira cvrčanje pri pokretanju, brtva je vjerojatno suha; nekoliko puta okretanjem poklopca sa šipkom usmjerenom prema dolje često se ponovno uspostavlja tišina. Ako se kućište "iskoči" blizu potpunog otvaranja, sila je vjerojatno prevelika ili se poluga povećava kasno u hodu; pomicanje nosača nekoliko milimetara da izravnate krak momenta može izgladiti profil. Uporno zveckanje nakon prestanka gibanja obično je vanjsko - labavi vijci, tanke ploče ili kontakt s hardverom - pa ga učvršćivanje ili brtvljenje rješava bez mijenjanja samog cilindra.

Popis za provjeru

• Ciklus otvorite/zatvorite najmanje 20 puta do brtve sjedišta; procijenite zvuk nakon toga.
• Potvrdite da nema smetnji u punom hodu, uključujući ručke i susjedne ploče.
• Osigurajte da stožeri ne mogu biti vezani pod ekstremnim kutovima; vezanje pojačava buku i smanjuje vijek trajanja.
